Угловые окна в частном доме: классическая стойка и структурный угол ALUTECH
20 мин.
1 768

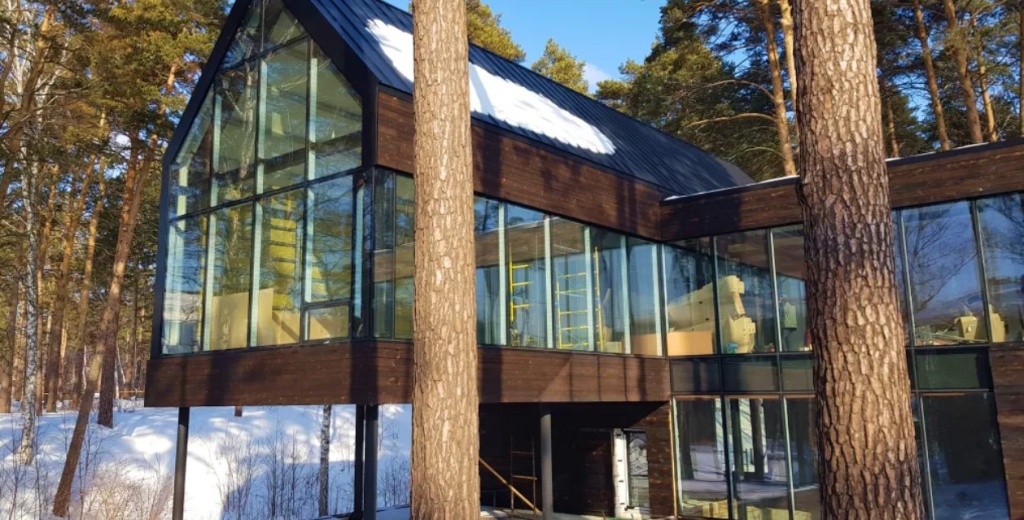

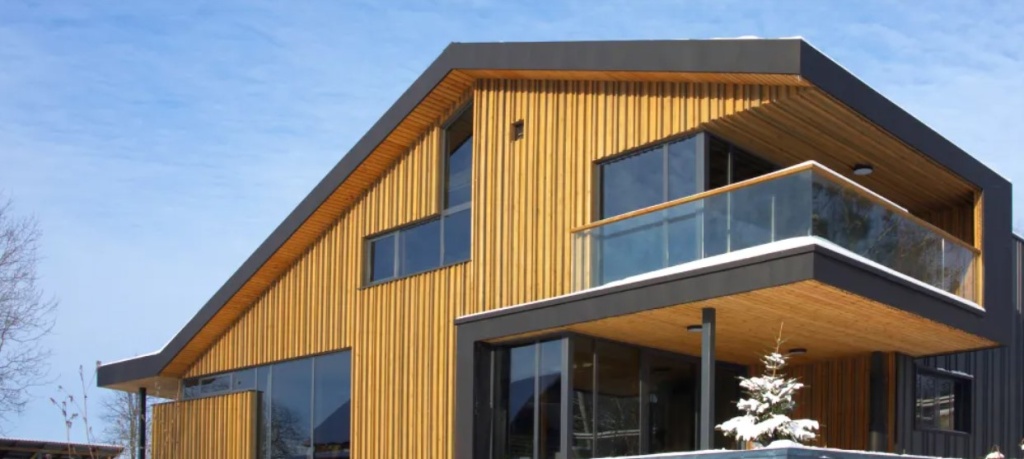

Угловое окно в частном доме соединяет светопрозрачные конструкции на двух смежных сторонах здания. Такое остекление можно выполнить классическим способом, через видимую угловую стойку или усилительный профиль, либо использовать структурный угол без видимого алюминиевого профиля в угловой зоне.
Классический угол практичнее и обычно доступнее по стоимости. Структурный угол ALUTECH выбирают, когда нужен панорамный обзор и визуально цельная стеклянная поверхность. Оба решения требуют расчета нагрузок, правильного подбора стеклопакетов и подготовки узла примыкания к зданию.
Специальные цены на гаражные ворота Trend
Успейте заказать секционные ворота по специальным ценам!
Что изменилось в статье
- Добавлено сравнение классического углового окна со стойкой жесткости и структурного угла без видимого профиля.
- Добавлены характеристики структурных углов ALUTECH ALT F50 SA и ALT F60 SA.
- Уточнены требования к проектированию, стеклопакетам, теплоизоляции, монтажу и обслуживанию углового остекления.
Что такое угловое окно
Угловое окно состоит из двух светопрозрачных секций, расположенных на смежных фасадах здания. Секции соединяются под углом, чаще всего 90 градусов. Угол может быть частью обычного оконного проема, панорамного остекления от пола до потолка или стоечно-ригельного фасада.
Угловое окно не должно самовольно заменять несущую часть здания. Расположение колонн, перемычек и других опор определяет архитектор или конструктор. Оконная или фасадная система воспринимает нагрузки от стеклопакетов и ветра, но работает в пределах подготовленного строительного проема.
Главное конструктивное различие проходит по угловому узлу: в классическом исполнении в углу находится видимая стойка, а в структурном исполнении стеклопакеты визуально сходятся без наружного алюминиевого профиля.
Какими способами устанавливают угловые окна
Классическое угловое окно со стойкой жесткости
При классическом монтаже две оконные рамы или две секции витража соединяются через вертикальную угловую стойку. В разговорной речи этот элемент часто называют ребром жесткости. Стойка воспринимает нагрузку от стеклопакетов и передает ее на крепления и несущие части проема.
Алюминиевый профиль остается видимым снаружи и из помещения. Ширина стойки зависит от размеров конструкции, массы заполнения, высоты здания, ветровой нагрузки и способа крепления. Сечение усилительного профиля определяют расчетом: установка более широкого профиля без проверки нагрузок не заменяет проектирование.
Классический угол позволяет использовать глухие, поворотные и поворотно-откидные секции. Открывающуюся створку обычно размещают рядом с углом, чтобы не перегружать угловой узел. Для теплого остекления частных домов могут применяться оконные системы ALUTECH ALT W72 и ALT W77.
Структурный угол без видимой стойки
Структурный угол ALUTECH соединяет стеклопакеты без видимого наружного алюминиевого профиля в угловой зоне. Внешнее стекло одного или обоих стеклопакетов имеет специальную конфигурацию, а крепление заполнения скрыто внутри системы. Снаружи между стеклянными плоскостями остается аккуратный герметизированный шов.
Структурный угол нельзя получить простым удалением стойки из обычного окна. Для него нужны совместимая фасадная система, специальные стеклопакеты, рассчитанные крепления, опорные элементы и структурные герметики. Нагрузки передаются на стоечно-ригельный каркас, расположенный за пределами визуально прозрачной угловой зоны.
В актуальном ассортименте ALUTECH представлены структурные углы ALT F50 SA и ALT F60 SA. Производитель также использует объединенное обозначение ALT F50/F60 SA.
| Параметр | Значение |
|---|---|
| Максимальная масса одного заполнения | 350 кг |
| Максимальная масса заполнений угла | 700 кг |
| Максимальная ширина одного заполнения | 2000 мм |
| Максимальная высота одного заполнения | 3500 мм |
| Толщина заполнения | 38–74 мм |
| Способ фиксации | Скрытый прижим для структурного остекления |
| Внутренняя видимая ширина профилей | 50 мм для ALT F50 SA и 60 мм для ALT F60 SA |
| Звукоизоляция системы | До 48 дБ, в зависимости от заполнения и конфигурации |
Предельные размеры нельзя одновременно принимать как разрешенные для любого объекта. Допустимые габариты определяют отдельно с учетом ветрового района, высоты здания, ориентации фасада, массы и состава стеклопакетов, расположения опор и жесткости каркаса.
Чем классическая стойка отличается от структурного угла
| Критерий | Классический угол со стойкой | Структурный угол ALUTECH |
|---|---|---|
| Внешний вид | В углу виден вертикальный алюминиевый профиль | Наружная стойка в угловой зоне не видна |
| Несущий элемент | Угловая стойка или усилительный профиль | Скрытая система крепления, связанная с фасадным каркасом |
| Обзор | Вертикальный профиль частично перекрывает вид | Стеклянные плоскости визуально образуют прозрачный угол |
| Подходящие системы | Оконные и фасадные системы, включая ALT W72 и ALT W77 | Проектные фасадные решения ALT F50 SA и ALT F60 SA |
| Открывающиеся элементы | Проще комбинировать с обычными оконными створками | Сам угол обычно делают глухим, а створки размещают в соседних секциях |
| Проектирование | Требуется расчет стойки, креплений и стеклопакетов | Требуется расчет всей фасадной системы и специального углового узла |
| Обслуживание | Проще заменить отдельный стеклопакет или соединительный профиль | Работы выполняет организация, знакомая с технологией структурного остекления |
| Стоимость | При сопоставимых размерах обычно ниже | Обычно выше из-за специальных стеклопакетов, скрытых креплений и монтажа |
Какие системы ALUTECH подходят для углового остекления
ALT W72 для классических теплых окон
ALT W72 применяется для теплых алюминиевых окон в жилых зданиях и частных домах. Для серии заявлены приведенное сопротивление теплопередаче R0 до 0,86 м²·°С/Вт и звукоизоляция до 43 дБ. Оконные блоки ALT W72 можно объединять в угловую конструкцию через рассчитанную стойку или соединительный профиль.
ALT W77 для повышенной теплоизоляции
ALT W77 предназначена для объектов с повышенными требованиями к теплоизоляции. Для серии заявлены сопротивление теплопередаче R0 до 1,07 м²·°С/Вт и звукоизоляция до 47 дБ. Характеристики готового углового окна зависят не только от профиля, но и от стеклопакета, размеров секций, примыканий и качества монтажа.
ALT F50 SA и ALT F60 SA для структурного угла
ALT F50 SA и ALT F60 SA относятся к фасадным системам. Они подходят для крупноформатного остекления, где нужно убрать видимую стойку непосредственно из угла. Выбор между ALT F50 SA и ALT F60 SA выполняют при проектировании с учетом требуемой несущей способности, размеров фасада и архитектурной разбивки.
Какой вариант углового окна выбрать
Классическое угловое окно со стойкой подходит, если приоритетны надежная и понятная конструкция, возможность установить открывающиеся створки, удобное обслуживание и контролируемый бюджет. Видимую стойку можно подобрать в цвет оконных рам и фасада.
Структурный угол ALUTECH подходит для панорамной архитектуры, когда нужен непрерывный обзор через угол и минимальное количество видимых профилей. Такое решение желательно закладывать на стадии проектирования дома, до устройства несущего каркаса и отделки фасада.
Комбинированная схема объединяет глухой структурный угол с открывающимися окнами в соседних секциях. Она сохраняет панорамный вид и одновременно позволяет организовать естественное проветривание.
Что нужно учесть до изготовления углового окна
Для расчета углового остекления недостаточно знать ширину и высоту проема. Проектировщику необходимы следующие данные:
- чертежи фасадов, планы и разрезы здания;
- точный угол соединения светопрозрачных секций;
- материал стен, перемычек, перекрытий и несущего каркаса;
- высота здания, ветровой район и открытость участка;
- размеры, масса и состав каждого стеклопакета;
- расположение глухих и открывающихся секций;
- уровень чистого пола и необходимость защитного ограждения;
- способ утепления откосов и примыкания фасадной теплоизоляции;
- схема отвода воды и вентиляции фасадной системы;
- ориентация остекления по сторонам света и способ солнцезащиты;
- возможность доставки, подъема и последующей замены стеклопакетов.
Если угловое окно добавляют в уже построенный дом, сначала проверяют несущую схему. Расширение проема или удаление угловой колонны без расчета может повлиять на устойчивость здания.
Какие стеклопакеты используют в угловых окнах
Состав стеклопакета выбирают по теплотехническому расчету, размерам конструкции и требованиям безопасности. Для отапливаемого дома обычно рассматривают двухкамерные энергосберегающие стеклопакеты, теплую дистанционную рамку и низкоэмиссионное либо мультифункциональное покрытие.
Закаленное и многослойное безопасное стекло применяют там, где существует риск удара, падения человека или разрушения крупного заполнения. Если панорамное окно начинается от пола, необходимость триплекса и защитного ограждения определяют проектом. Сам стеклопакет нельзя считать ограждением, если такая функция не подтверждена расчетом и документацией.
Для структурного угла нужны стеклопакеты специальной конфигурации. Замена их на обычные прямоугольные стеклопакеты или применение непредусмотренного герметика нарушает работу узла.
Промерзает ли угловое окно зимой
Правильно рассчитанное угловое окно не должно промерзать при проектных условиях эксплуатации. Риск конденсата зависит от температуры внутренней поверхности стекла и профиля, влажности воздуха, работы вентиляции, отопления и качества монтажных примыканий.
У классического угла особое внимание уделяют теплоизоляции стойки и соединений рам. У структурного угла проверяют температурный режим краевой зоны стеклопакетов, структурного шва и примыкающих профилей. Непрерывность утепления стены должна сохраняться по всему периметру конструкции.
Радиатор, внутрипольный конвектор или другой источник тепла размещают с учетом площади и высоты остекления. Окончательное решение принимает проектировщик системы отопления на основании теплопотерь помещения.
Можно ли сделать угловое окно открывающимся
Угловое остекление можно сочетать с поворотными, поворотно-откидными или другими створками. В классической конструкции створки размещают по одну или обе стороны от угловой стойки. Конкретные размеры ограничены возможностями выбранной оконной системы и допустимой массой створки.
В структурном исполнении стеклопакеты, образующие прозрачный угол, обычно остаются глухими. Для проветривания предусматривают соседнюю оконную створку, скрытую фасадную створку или отдельную вентиляционную секцию.
Нужна ли угловому окну солнцезащита
Угловое окно получает солнечный свет сразу с двух направлений, поэтому риск перегрева оценивают для каждой стороны фасада. Для южной и западной ориентации могут потребоваться мультифункциональные стеклопакеты, наружные экраны, роллеты, маркизы или архитектурные козырьки.
Солнцезащиту лучше проектировать одновременно с остеклением. Позднее установить направляющие, электроприводы и кабели на структурный угол сложнее. Для углового фасада можно предусмотреть два независимо управляемых полотна наружной солнцезащиты, по одному на каждую плоскость.
Как проходит монтаж углового остекления
- Специалист проверяет размеры, геометрию и несущую способность подготовленного проема.
- Монтажники устанавливают рамы, фасадный каркас или классическую угловую стойку и выверяют конструкцию по уровню.
- Стеклопакеты устанавливают на предусмотренные системой опоры и фиксируют штатными элементами.
- Угловой узел и примыкания герметизируют совместимыми материалами по технологической карте системы.
- Проверяют геометрию створок, работу фурнитуры, дренаж, наружные швы и внутреннюю герметизацию.
- Заказчику передают документы на конструкцию и рекомендации по эксплуатации.
Для крупноформатных стеклопакетов могут потребоваться вакуумные захваты, подъемная техника и монтаж с наружной стороны фасада. Возможность будущей замены заполнения необходимо предусмотреть до начала работ.
От чего зависит стоимость углового окна
Стоимость углового остекления рассчитывают по проекту. Универсальная цена за квадратный метр не отражает сложность углового узла и может привести к некорректному сравнению предложений.
На итоговую сумму влияют:
- классическая или структурная конструкция угла;
- серия алюминиевых профилей;
- размеры и масса заполнений;
- состав и обработка стеклопакетов;
- количество открывающихся створок и тип фурнитуры;
- цвет и способ покрытия алюминия;
- сложность примыканий к стенам, кровле и перекрытиям;
- необходимость подъемной техники и специальных монтажных приспособлений;
- доставка и удаленность объекта.
Структурный угол обычно стоит дороже классического соединения со стойкой. Разница возникает из-за специальных стеклопакетов, скрытых креплений, инженерного расчета, структурной герметизации и более сложного монтажа.
Какие ошибки допускают при заказе углового окна
- Выбирают конструкцию только по фотографии. Внешне похожие углы могут иметь разную несущую схему и разные ограничения.
- Убирают стойку без перерасчета. Обычное угловое окно нельзя превратить в структурное простым удалением профиля.
- Проектируют остекление после строительства проема. Готовая несущая конструкция может не подойти для выбранных размеров стеклопакетов.
- Не предусматривают открывающиеся секции. Панорамный глухой угол не заменяет систему проветривания.
- Не рассчитывают солнцезащиту. Большая площадь стекла может увеличить летний перегрев помещения.
- Сравнивают предложения только по площади. Нужно сопоставлять системы, стеклопакеты, покрытия, монтаж, доставку и гарантийные условия.
- Не оставляют доступ для обслуживания. Замена крупного стеклопакета после завершения отделки может потребовать демонтажа части фасада.
Частые вопросы об угловых окнах
Что называют ребром жесткости в угловом окне?
Ребром жесткости обычно называют вертикальную угловую стойку или установленный внутри нее усилительный профиль. Элемент соединяет две секции остекления и воспринимает расчетные нагрузки.
Безопасен ли структурный угол без стойки?
Структурный угол безопасен, если выполнен как системное решение по расчету и технологии производителя. Отсутствие видимого профиля не означает отсутствие креплений: они находятся внутри фасадной конструкции.
Можно ли убрать стойку из обычного окна ALT W72 или ALT W77?
Просто убрать угловую стойку из обычного окна нельзя. Для прозрачного угла требуется отдельное структурное решение, специальные стеклопакеты и совместимая фасадная система, например ALT F50 SA или ALT F60 SA.
Что теплее: классический или структурный угол?
Теплоизоляция зависит от всего узла, а не только от наличия стойки. Для сравнения нужны расчеты стеклопакетов, профилей, краевых зон и примыканий при одинаковых наружной температуре и влажности помещения.
Можно ли установить структурный угол в готовом доме?
Установка возможна, если существующий проем и несущая схема подходят для фасадной конструкции. Перед заказом необходимо обследовать проем и проверить возможность монтажа крупноформатных стеклопакетов.
Можно ли сделать угол не под 90 градусов?
Нестандартный угол возможен только при наличии подходящего системного узла и положительного расчета. Конфигурацию согласовывают до изготовления стеклопакетов и профилей.
Что выбрать для жилого дома: ALT W72 или ALT W77?
ALT W72 подходит для большинства теплых окон частного дома. ALT W77 выбирают при повышенных требованиях к теплоизоляции и звукоизоляции. Итоговый выбор зависит от теплотехнического расчета всего окна.
Как узнать точную стоимость углового окна?
Для расчета нужны размеры, чертежи фасада, состав стеклопакетов, выбранная система и адрес объекта. По этим данным можно сравнить классический вариант со стойкой и структурный угол в одинаковой комплектации.
Как заказать расчет углового остекления
Передайте специалистам GProf планы, фасады, размеры проемов и фотографии объекта. Инженеры сравнят классическое соединение со стойкой и структурный угол для окон, подберут стеклопакеты и подготовят схему открывания.
Для обычных оконных блоков можно рассмотреть классические алюминиевые окна ALUTECH. Для крупноформатного остекления доступен структурный угол фасада. Если проектируется весь дом, расчет лучше выполнять в составе комплексного остекления дома или коттеджа.
Использованные источники
Характеристики систем проверены 3 сентября 2026 года по материалам GProf и официальной технической документации ALUTECH.
