Как создают угловые окна со структурным углом
10 мин.
152
Угловое окно со структурным углом открывает обзор в двух направлениях. В месте встречи стеклопакетов нет видимой профильной стойки: две плоскости остекления соединяются через узкий стык.
За этим внешне простым решением стоит работа над всей конструкцией — от проверки проема и инженерных расчетов до изготовления стеклопакетов и монтажа. Рассказываем, как устроен этот процесс в GProf, сколько времени он занимает и что происходит после завершения строительства.
Специальные цены на гаражные ворота Trend
Успейте заказать секционные ворота по специальным ценам!
Что такое структурный угол
В классическом угловом окне две части остекления соединяются через видимый профильный узел. В структурном исполнении профильная стойка в месте встречи стеклопакетов отсутствует. Рама, опорные элементы и крепления при этом остаются частью конструкции.
Структурный угол описывает устройство углового узла. Структурное остекление — технологию крепления стекла, в том числе с помощью специальных несущих клеевых соединений. По одному названию нельзя определить все детали изделия: они задаются системой и проектом.
GProf работает с профильными системами ALUTECH. У производителя есть специальные решения для структурного угла, включая ALT F50 SA и ALT F60 SA. Систему для конкретного объекта выбирают с учетом размеров, нагрузок и архитектурного решения.
На стадии проектирования также определяют способ проветривания. Если стеклопакеты в угловом узле неподвижны, открывающуюся часть предусматривают рядом или используют другое вентиляционное решение.
Замер: от обращения до проверки проема
Работа начинается с выезда специалиста. На объекте проверяют размеры и геометрию проема, основания для крепления и примыкания. Положение остекления согласовывают с учетом будущего пола и отделки.
В GProf выезд и завершение замера обычно занимают 1–2 дня от обращения, если объект готов принять замерщика. Если доступ на площадку ограничен или проем еще не готов, дату выезда согласовывают отдельно.
Для крупного остекления важно заранее продумать доставку: подъезд к участку, разгрузку, перемещение стеклопакетов к проему и необходимость подъемного оборудования. Эти условия учитывают до изготовления конструкции.
Инженерные расчеты и спецификация
После завершения замера собственный специалист GProf выполняет комплекс необходимых инженерных расчетов и готовит спецификацию. Ориентировочная продолжительность этого этапа — 3–5 дней.
Чертеж показывает размеры, расположение деталей и устройство соединений. Расчет проверяет, как конструкция будет работать под нагрузками. Для структурного угла рассматривают стекло, профили, крепления и предусмотренные проектом клеевые соединения.
Ветровые воздействия определяют для конкретного объекта: учитывают его расположение, высоту установки остекления, окружающую местность и форму здания. Ветровой район, тип местности и класс сопротивления изделия — разные характеристики. Назначать класс только по признаку «частный дом» или «высотное здание» некорректно.
Роза ветров показывает повторяемость направлений ветра, но не заменяет расчет нагрузки на остекление. Результатом инженерной работы становится обоснованное конструктивное решение и спецификация для изготовления.
Изготовление профильной конструкции и стеклопакетов
Производство профильной системы, изготовление конструкции и сборка стеклопакета — отдельные процессы. ALUTECH выпускает профильную систему. Из ее элементов по проекту изготавливают конструкцию. Стеклопакеты для структурных углов GProf заказывает у Российской Стекольной Компании — РСК.
Производитель листового стекла выпускает исходный материал. При изготовлении стеклопакета стекла обрабатывают и собирают в герметичное изделие с заданными размерами, покрытиями и составом камер. Название профильной системы само по себе не определяет комплектацию стеклопакета.
Производственные задания должны быть согласованы между собой: размеры рамы, заполнений и углового соединения относятся к одному проекту.
Изготовление стеклопакетов в РСК ориентировочно занимает от двух недель до месяца после передачи согласованной спецификации. Это срок одного этапа, а не всего заказа.
Какие стеклопакеты и материалы используют
Комплектация зависит от проекта. При выборе стекла учитывают размеры, нагрузки, безопасность, теплоизоляцию и защиту от солнца.
В отдельных решениях применяют ступенчатые стеклопакеты: наружное стекло выступает за границы остальных. Такой вынос иногда называют «зубом». Также может использоваться непрозрачная эмалированная полоса для оформления и маскировки участков узла. Необходимость и параметры этих элементов определяются конструкцией.
Герметики выполняют разные задачи: обеспечивают герметичность стеклопакета, защищают наружный стык от погодных воздействий или участвуют в структурном склеивании. Материал выбирают по назначению и совместимости с поверхностями. Черный цвет и УФ-стойкость сами по себе не подтверждают пригодность герметика для несущего соединения.
Что дает аргон
Заполнение камеры аргоном улучшает теплоизоляцию стеклопакета. Эффект оценивают по коэффициенту теплопередачи Ug: чем ниже значение, тем меньше тепла проходит через стеклопакет при одинаковой разнице температур.
В техническом справочнике AGC приведен пример для однокамерного стеклопакета 6–16–6 с сочетанием стекол Planibel и iplus Top 1.1. Его Ug составляет 1,4 Вт/(м²·К) при заполнении воздухом и 1,1 Вт/(м²·К) при заполнении 90% аргона.
Это сравнение конкретной комплектации. Его нельзя переносить на любое окно или превращать в обещание определенной экономии отопления. Результат зависит от стекол, покрытий, ширины камер и газового заполнения, а сохранение характеристик — от качества изготовления и герметичности.
Почему полный цикл занимает 2–5 месяцев
Ориентир GProf — 2–5 месяцев от первого обращения до завершения монтажа. Основной фактор продолжительности — технологическая сложность проекта и конструкции.
В общий цикл входят замер, расчеты, согласование решения, изготовление профильной конструкции и стеклопакетов, доставка и монтаж. Срок производства стекла или установки одного окна не описывает всю эту работу.
График конкретного заказа согласовывают с учетом его состава и готовности объекта. При обсуждении сроков важно различать готовность изделий на производстве, доставку и завершение монтажа.
Монтаж и приемка
Состав работ на объекте зависит от проекта. Чаще всего он включает сборку подготовленной рамы и установку стеклопакетов. Для конкретной конструкции последовательность определяют заранее.
Сначала подготавливают и проверяют профильную конструкцию, ее положение, крепления и примыкания. Затем устанавливают стеклопакеты и выполняют предусмотренные соединения. При использовании клеевых материалов соблюдают требования к подготовке поверхностей, нанесению и отверждению.
Монтаж одного углового окна со структурным углом ориентировочно занимает 1–2 дня. Для комплексного остекления дома продолжительность определяют отдельно.
При приемке осматривают стекло, профиль, стыки и примыкания, проверяют работу открывающихся элементов. Аккуратный шов без заметных наплывов и пропусков важен для внешнего вида. Однако внешний осмотр не заменяет технический контроль размеров соединения, заполнения и сцепления материалов.
Способ исправления дефекта зависит от его характера. Косметическая обработка поверхности не подтверждает восстановление работоспособности несущего соединения.

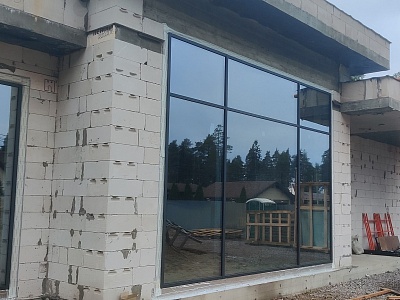

Защита во время строительства и выезд после отделки
Если остекление установлено до завершения отделки, его защищают от растворов, пыли, искр и механических повреждений. Защитные материалы и способы очистки должны подходить для стекла, покрытия профиля и уплотнений.
После завершения грязных работ GProf выполняет отдельный выезд для проверки и подготовки конструкции к эксплуатации. Проверка продувания, регулировка, смазка и необходимые восстановительные работы входят в стоимость заказа. По состоянию изделия могут потребоваться замена поврежденных элементов, полировка или реставрация дефектов, для которых такой ремонт допустим.
Повреждения, причиненные сторонними строителями, оценивают индивидуально. Решение зависит от масштаба повреждения и необходимых работ. В отдельных случаях GProf выполняет косметический ремонт бесплатно; условия устранения более серьезных повреждений согласовывают отдельно.
Обслуживание и замена стеклопакета
Очистка, смазка, регулировка и замена изношенных деталей — разные виды обслуживания. Их выполняют по инструкции к установленным компонентам с учетом условий эксплуатации.
Ориентир GProf для планового сервисного выезда специалиста — раз в три года. Этот интервал не заменяет регулярный уход по инструкции производителя. Если окно стало работать неправильно, обратиться за проверкой следует раньше.
В применяемом GProf решении ALUTECH предусмотрена замена одного стеклопакета структурного угла без снятия соседнего. Это упрощает последующий ремонт.
В некоторых других угловых конструкциях, в том числе из ПВХ, замена может потребовать трудоемкого демонтажа и значительных затрат. Ремонтопригодность оценивают по конкретному узлу: материал рамы сам по себе не определяет порядок замены.
Срок службы, гарантии и документы
ALUTECH заявляет срок службы 50 лет для классических алюминиевых окон. Это характеристика соответствующей продукции производителя, а не подтвержденный срок службы любого структурного угла. Условия эксплуатации конкретного изделия определяются его документацией.
Срок службы не равнозначен гарантии и не означает, что все элементы будут работать одинаковое время без обслуживания и замены. Гарантийные условия рассматривают отдельно для покрытия, фурнитуры, стеклопакета и монтажных работ.
Если разгерметизация стеклопакета признана гарантийным случаем, GProf организует его переизготовление, доставку и повторный монтаж бесплатно для заказчика.
Заказчик получает комплект документов:
- чертежи конструкции;
- спецификацию;
- результаты инженерных расчетов;
- паспорт изделия;
- инструкцию по эксплуатации.
Документы фиксируют комплектацию и помогают правильно обслуживать окно. Их стоит сохранить для последующей регулировки, ремонта или замены стеклопакета.
Для обсуждения структурного угла в вашем доме подготовьте проект проема и сведения о стадии строительства. Специалисты GProf определят решение и график работ с учетом особенностей объекта.
